Créer une copie optimisée :


Une fois crée la copie pourra être instancier dans un modèle à la mnnière de la création du châssis.
Pour faire ce châssis, il faut dabord créer un modèle de profilé que l'on pourra "appuyer" sur un squelette filaire.

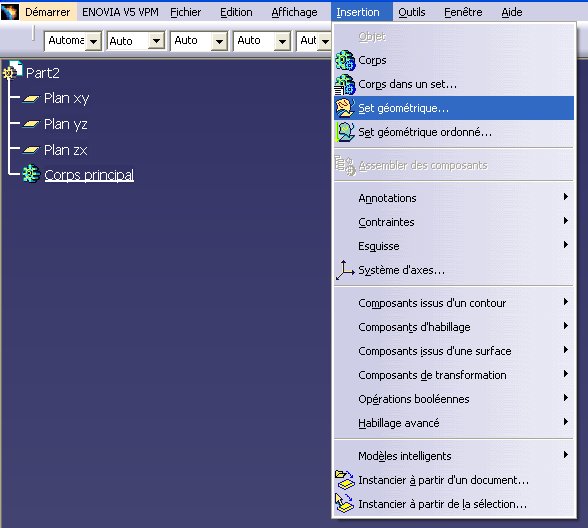

On va tout dabord ouvrir un nouveau modèle de pièce, et y insérer un set géometrique.
Par la suite vous vérez que la création du set géometrique n'est pas obligatoire pour la construction d'une copie optimisée mais c'est beaucoup plus pratique pour sélectionner les fonctions à intégrer dans la copie.

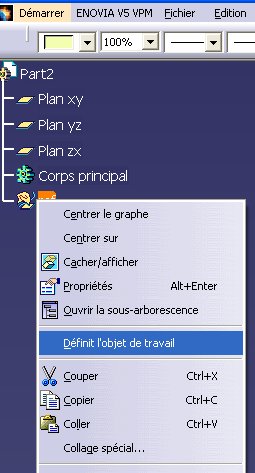

Puis on définit le set géometrique comme l'objet de travail .



On va commencer par créer une esquisse pour la construction du profilé.

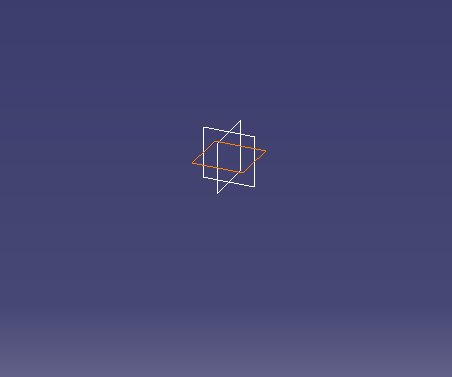

On sélectionne un plan d'esquisse:

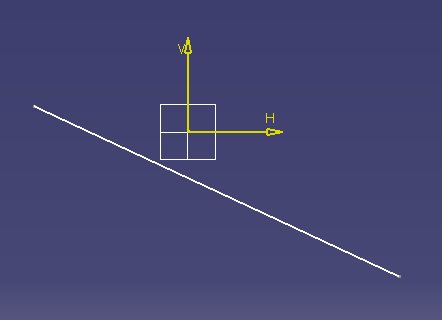

Puis on esquisse une droite, sur cette droite il ne doit y avoir aucune contrainte :



Sur cette droit on vient y créer 2 plans d'extrémitée et un plan médian, les plans d'extrémités seront les limites de l'extrusion et le plan médian vas nous servir pour l'esquisse du profilé



Sur le plan médian on dessine une esquisse du profil, aucune contrainte avec des éléments extérieures à l'esquisse ne doivent être crées.
Il ne doit y avoir que des contraintes internes à l'esquisse (perpendicularité, parrallelisme ....)

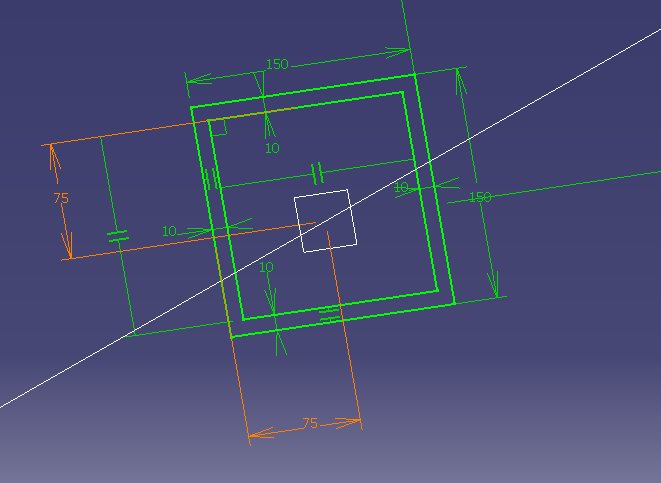

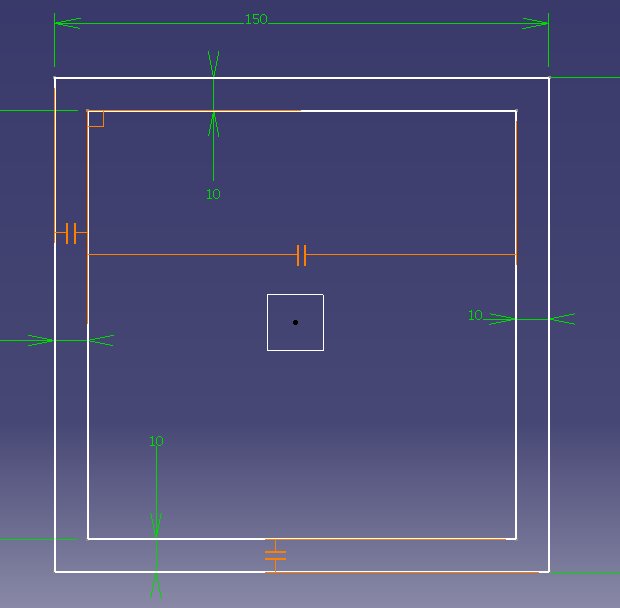

Puis on ajoute les cotes de dimentionnement et les cotes de positionnement, pour le positionnement ici ce sont mes deux cotes de 75mm qui sont appuyées sur la droite du squelette, il y a également de positionnement angulaire (que l'on ne voit pas entièrement) qui part d'une face du profilé au plan de l'esquisse:

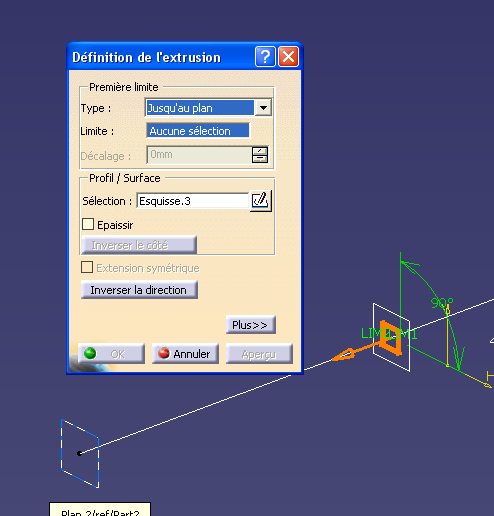

Maintenant on sélectionne le corps de pièce principal comme objet de travail et l'on définit un extrusion en sélectionnant l'esquisse du profilé:

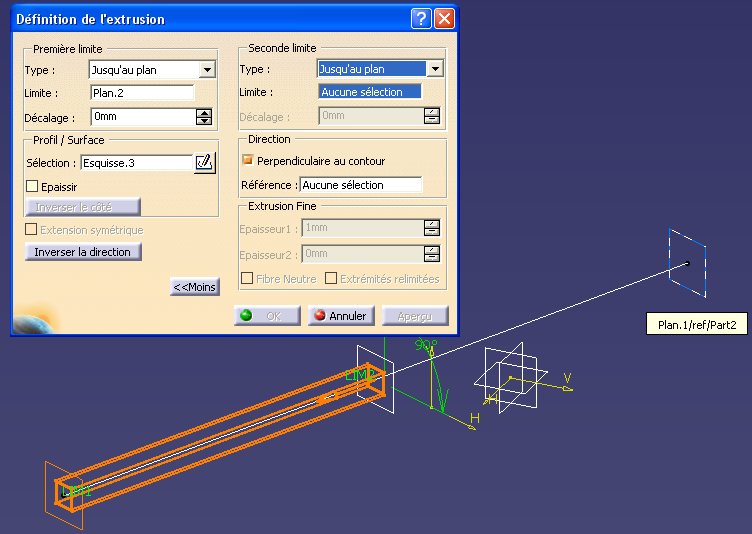

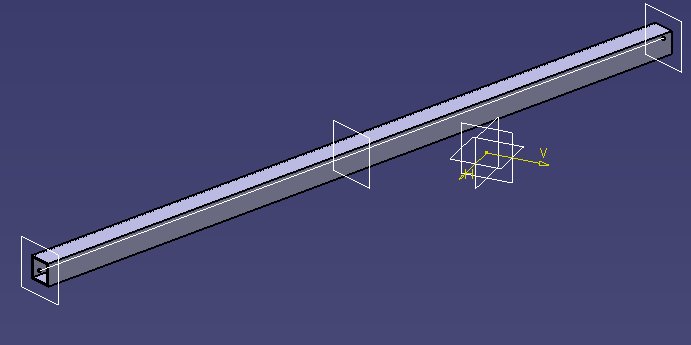

On délimite l'extrusion par les deux plans d'extrémités :

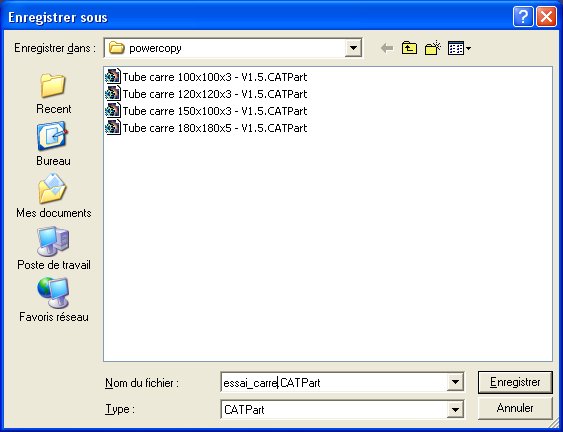

On enregistre le modèle :

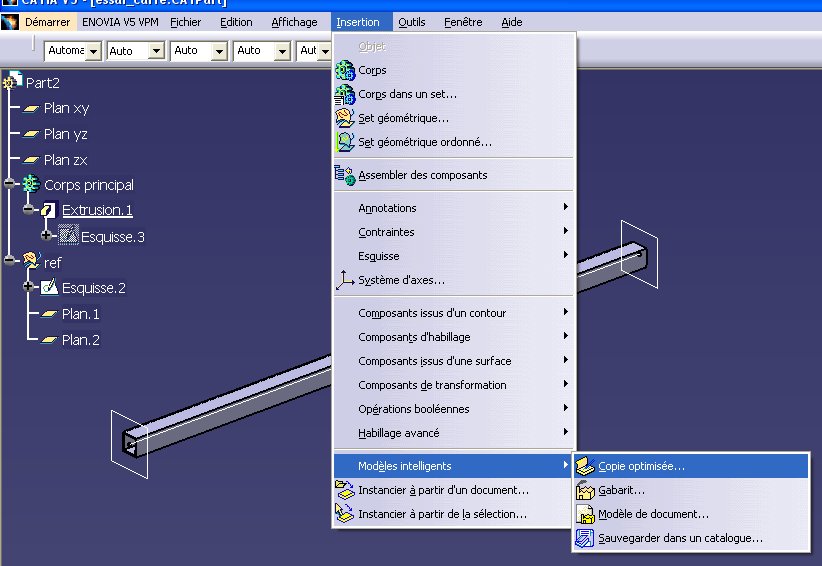

Maintenant on va créeér la copie optimisée, menu : "insertion/Modèles Intelligents/Copie Optimisée"

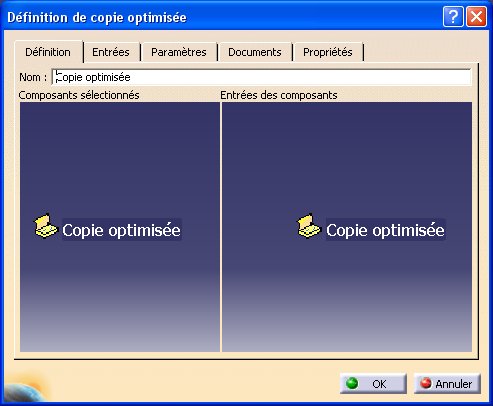

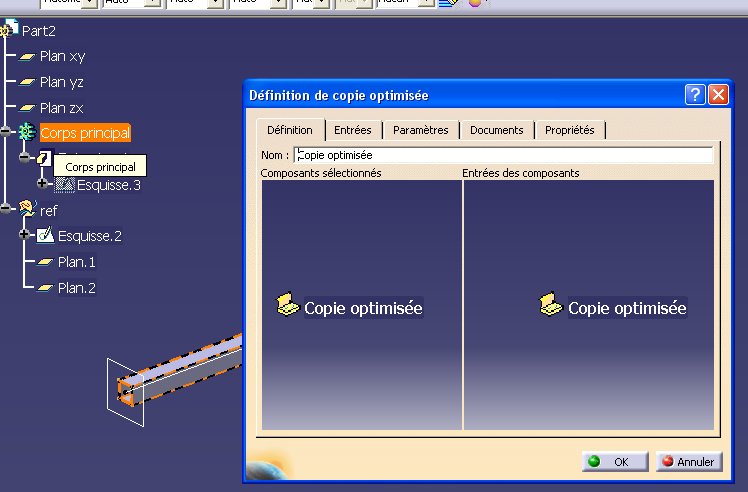

La boite de dialoqgue suivante devrait apparaitre, c'est la boite de sélection à integrer dans la copie.



On sélectionne le corps de pièce :

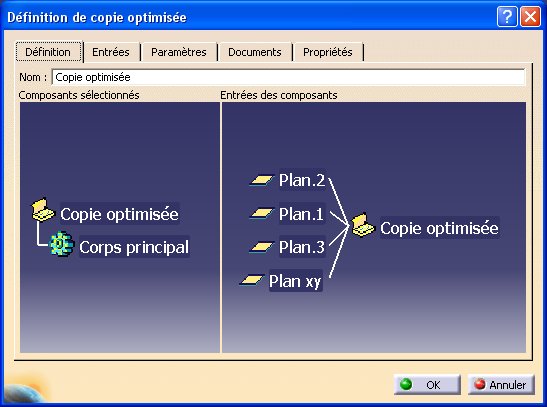

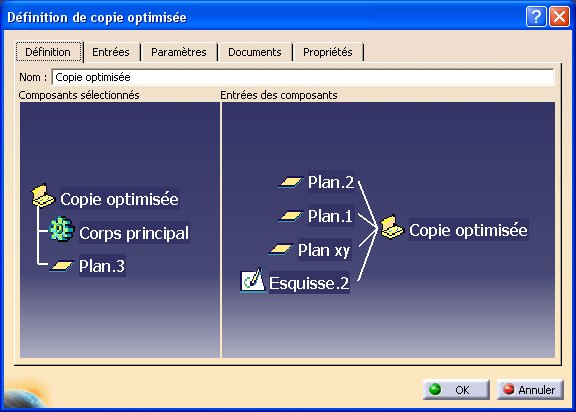

La fenetre de gauche indique les objet qui seront crées par la copie optimisée, la fenetre de droite montre les objets qui devront être crées dans la pièce ou nous allons inséser la copie :



Dans la fenetre de droite je sélectionne le "Plan.3" c'est le plan sur lequel est appuyé l'esquisse du profilé, en le selectionnant il passe dans la fenetre de gauche ce qui signifi qu'il va être crée automatiquement pendant l'insertion de la copie optimisée dans une pièce, en echange de ce plan il nous sera demandé une esquisse (se sera la droite du squelette de notre pièce) :

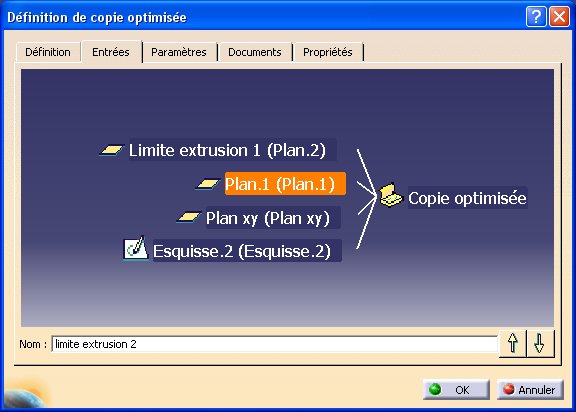

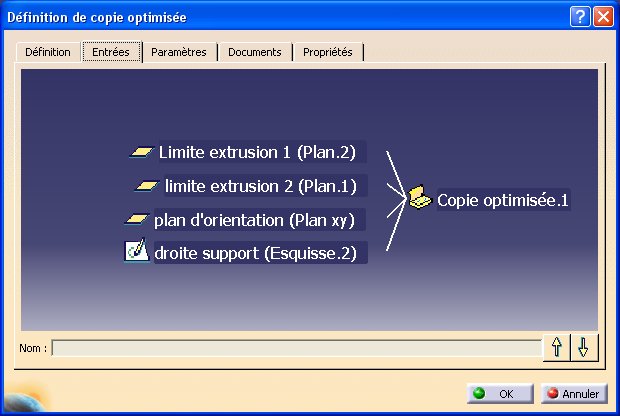

Maintenant sélectionnez l'onglet "Entrée" de la boite de dialogue, cette onglet va nous servir à nommer les demandes des entrées lors de l'insertion de la copie optimisée, on sélectionne le "Plan.2" on l'appelera "Limite d'extrusion 1", puis le "Plan.1" que l'on nomme "Limite d'extrusion 2", le "Plan.XY" sera le plan d'orientation et l'"Esquisse.2" la droite support :







On enregistre le modèle

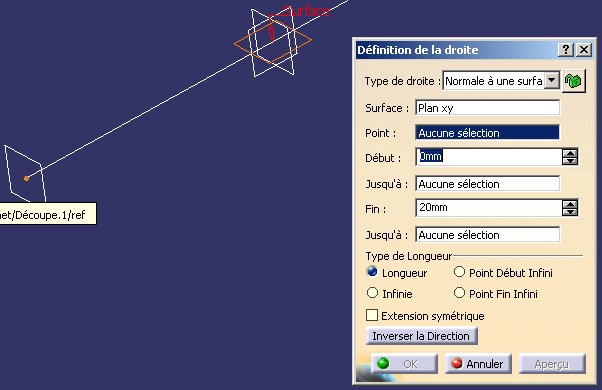

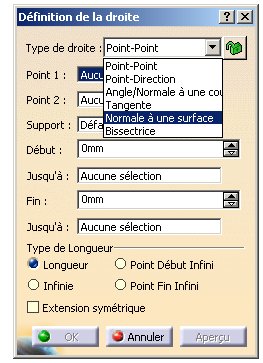

Je vais choisir l’option « Normale à une surface »



Je sélectionne un plan (ici en surbrillance)

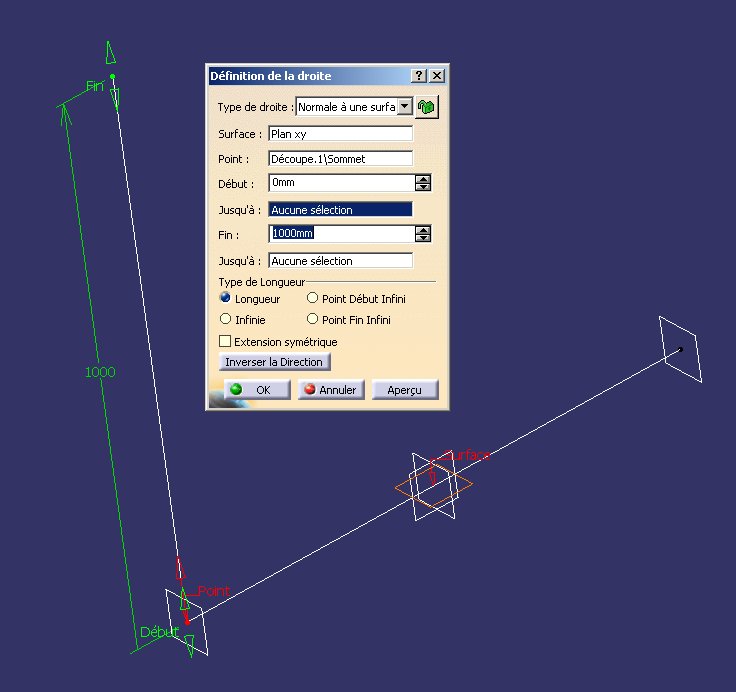

Je sélectionne le point (extrémité de la droite), je garde l’option par défaut « Longueur » et je rentre la valeur de la longueur.



Puis je crée un plan normal à cette deuxième droite passant par son point d’extrémité

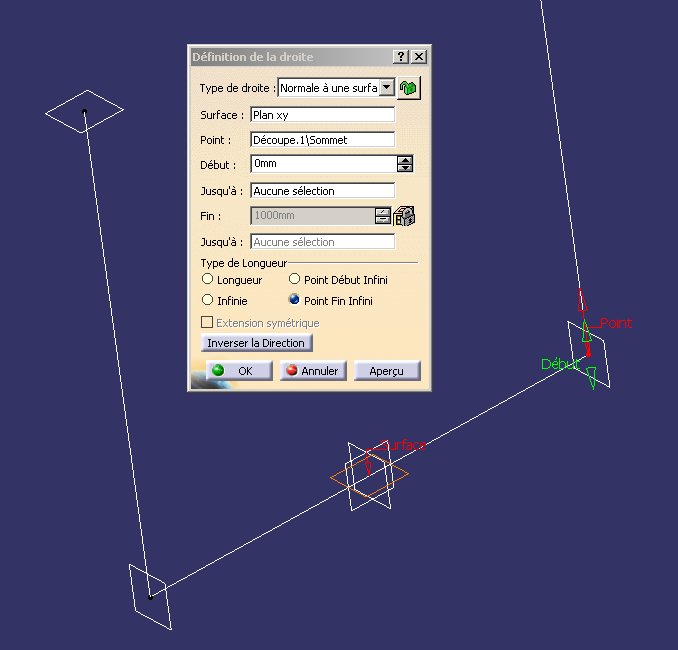

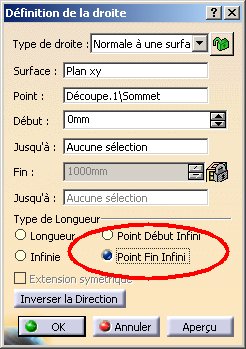

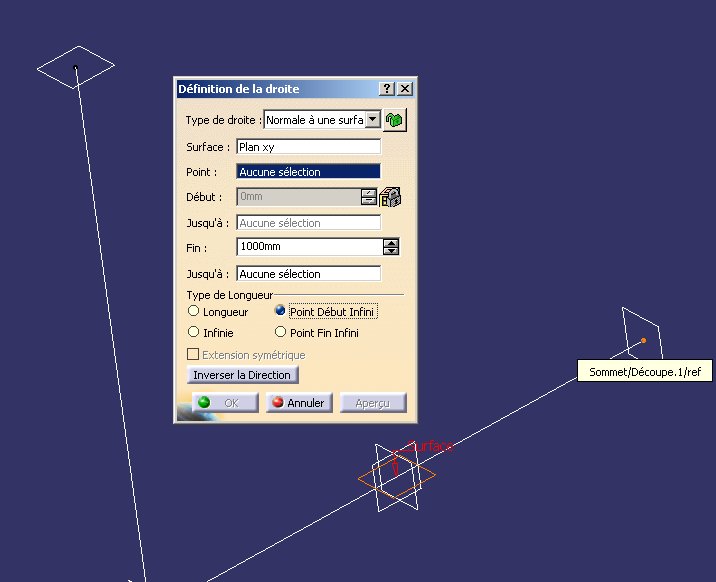

Je crée une troisième droite en choisissant cette fois l’option « Point Fin Infini »



Je sélectionne le plan et le point :

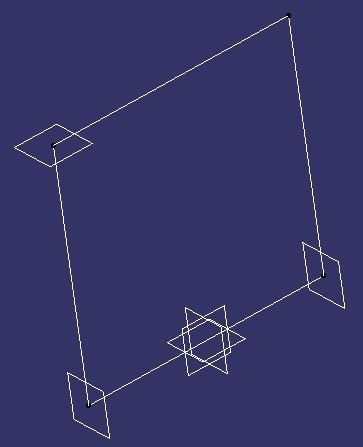

Ensuite je délimite cette droite avec le dernier plan crée, pour la quatrième droite je crée une droite « Point-Point », le squelette crée devrait ressembler à l’image ci-dessous :

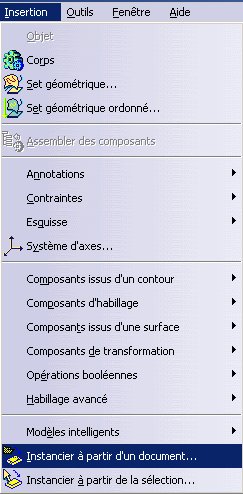

Dans le menu « Insertion / Instancier à partir d’un document »

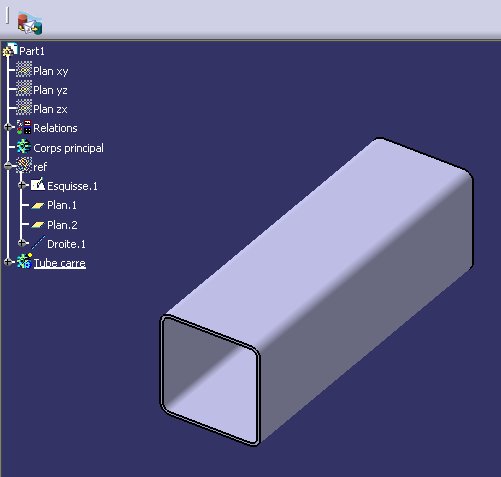

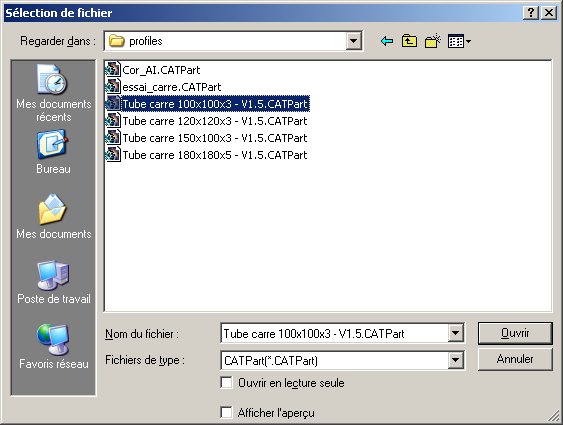

Sélectionner un modèle de tube carré (préalablement chargé dans le menu bibliothèque)

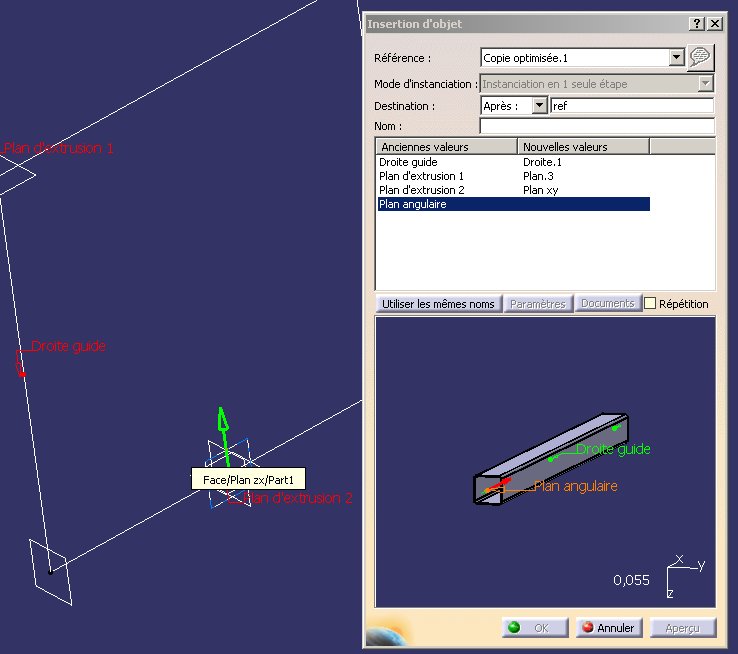

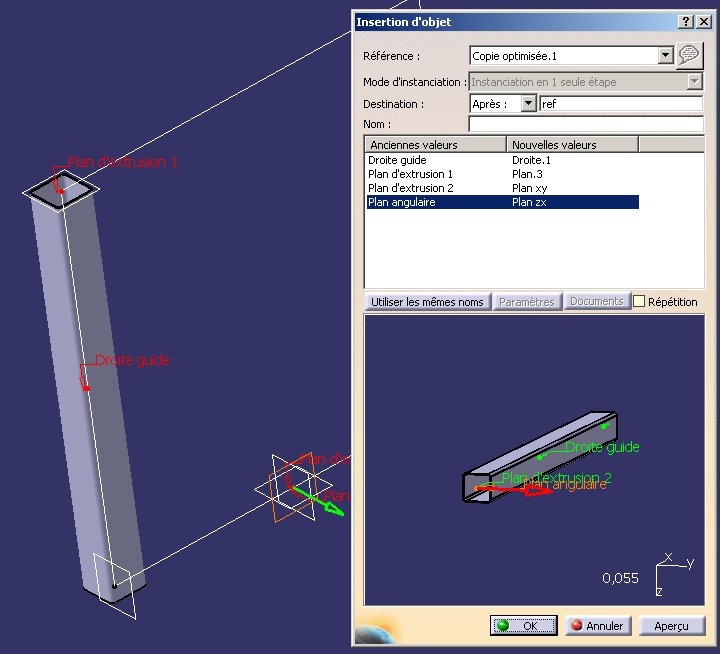

Suivre les instructions de la boite de dialogue :

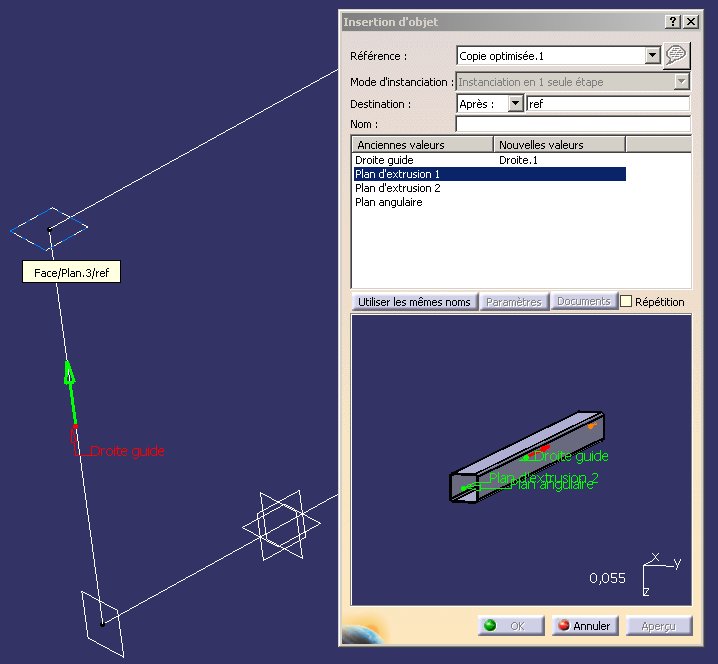

Droite Guide : sélectionner une droite précédemment crée

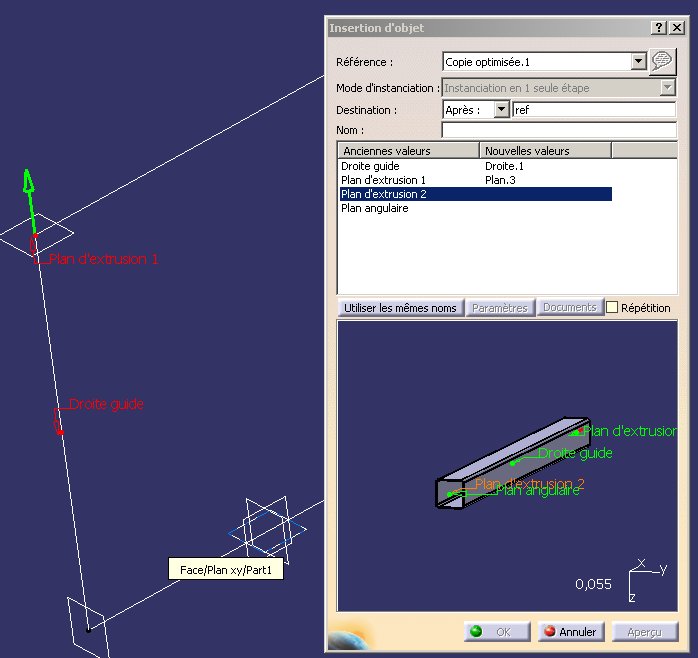

Pui les deux plans pour la limite de l’extrusion :





Pour le plan angulaire, sélectionner un plan perpendiculaire à l’esquisse :



Cliquer sur aperçu, si pas de message d’erreur, valider

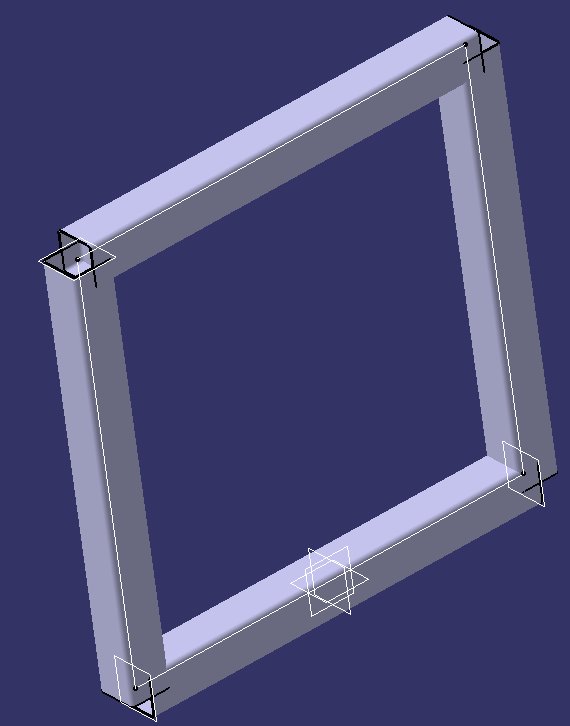

Recommencer l’opération jusqu’à la construction d’un cadre :
Pour modifier les angles, il faut redélimiter les extrusions.



Pour cela il faut créer des plans à 45°,
je vais construire ces plans à partir de références qui seront crées à la volée (elles n’apparaîtront pas dans l’arbre modèle).
Il faut cliquer sur l’icône :

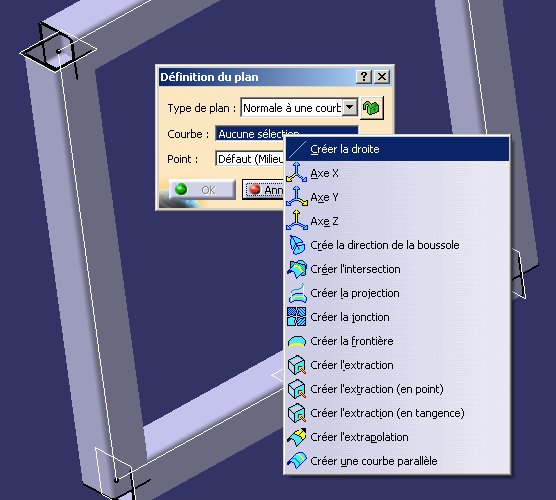

Puis sélectionner « Normale à une courbe » et faire un click droit dans la case « Courbe »



Sélectionner « créer la courbe »

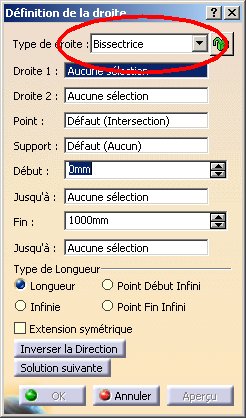

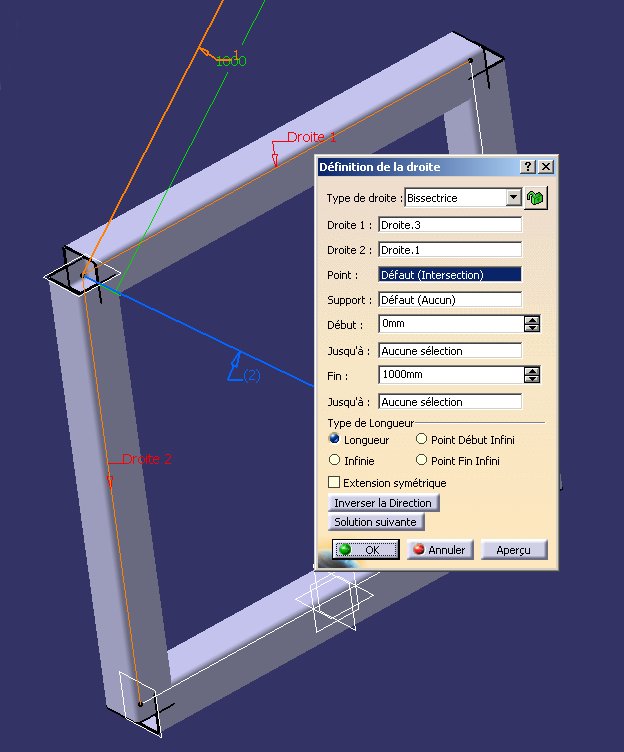

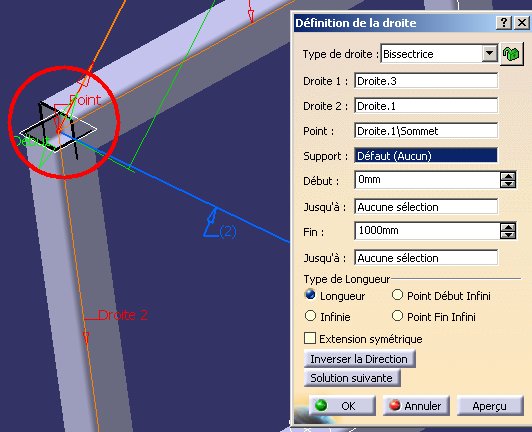

Type de droite : « Bissectrice »



Sélectionner deux droites par lesquelles passera la droite bissectrice, le plan qui va être crée sera normal à la droite en rouge, si elle était apparue en bleue on aurait cliqué sur la case « « Solution suivante «



Ensuite il faut sélectionner le point de rencontre de ces deux droites, il faut ensuite valider

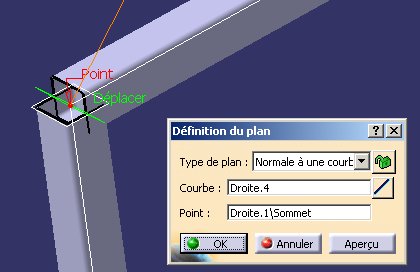

La case de définition de la droite devrait disparaitre, sélectionner la case « Point » de la boite de dialogue, et à l’écran sélectionner le point de rencontre des deux droites.
Validez

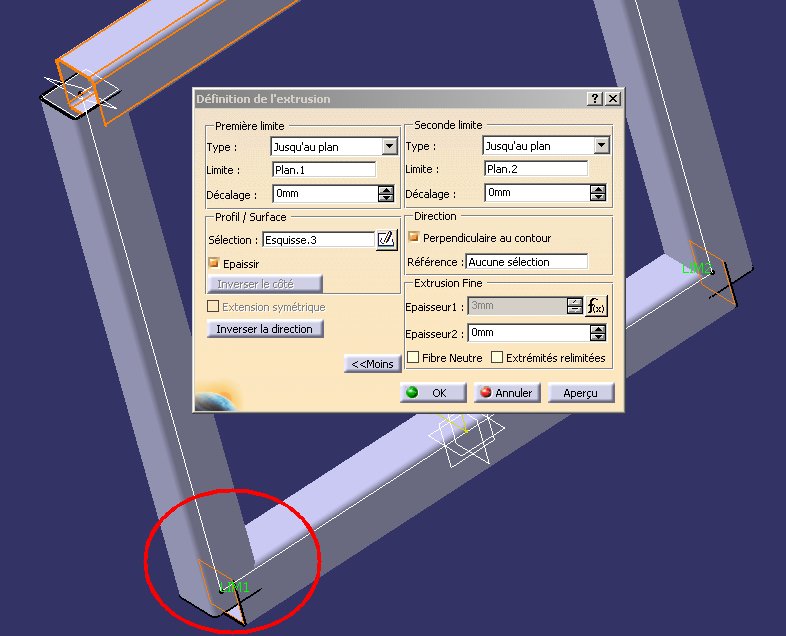

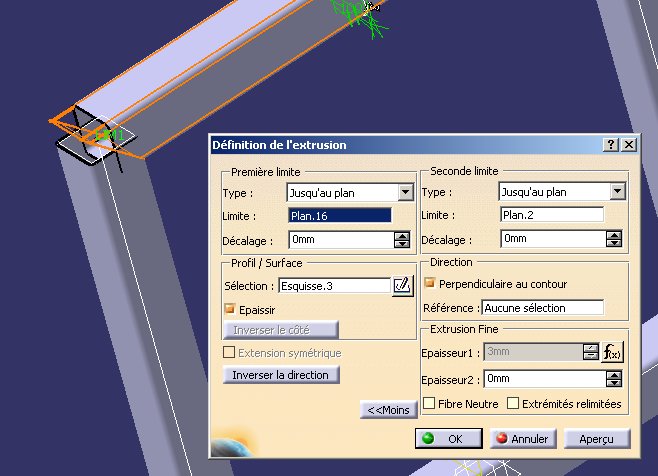

Sélectionnez une extrusion d’un des tubes et éditez la fonction, on peut voir sur l’image ci-dessous la limite 1 de la fonction,



Faites un click dans la case « Limite »



Sélectionnez le plan qui à été crée et recommencez l’opération pour le tube en vivs à vis du tube modifié :

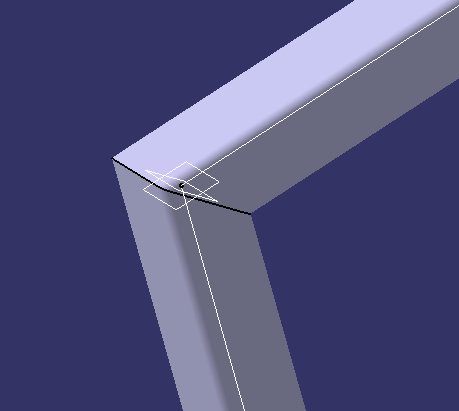

Cela devrait ressembler à ceci :
